Opaque Quarzperforierte Bleche: Hochreflexive Wärmestrahlungsschutzmaterialien für Halbleiter-Mia

Projektübersicht

• Kunde: Koreanischer Hersteller von Photovoltaik-Ausrüstungskomponenten

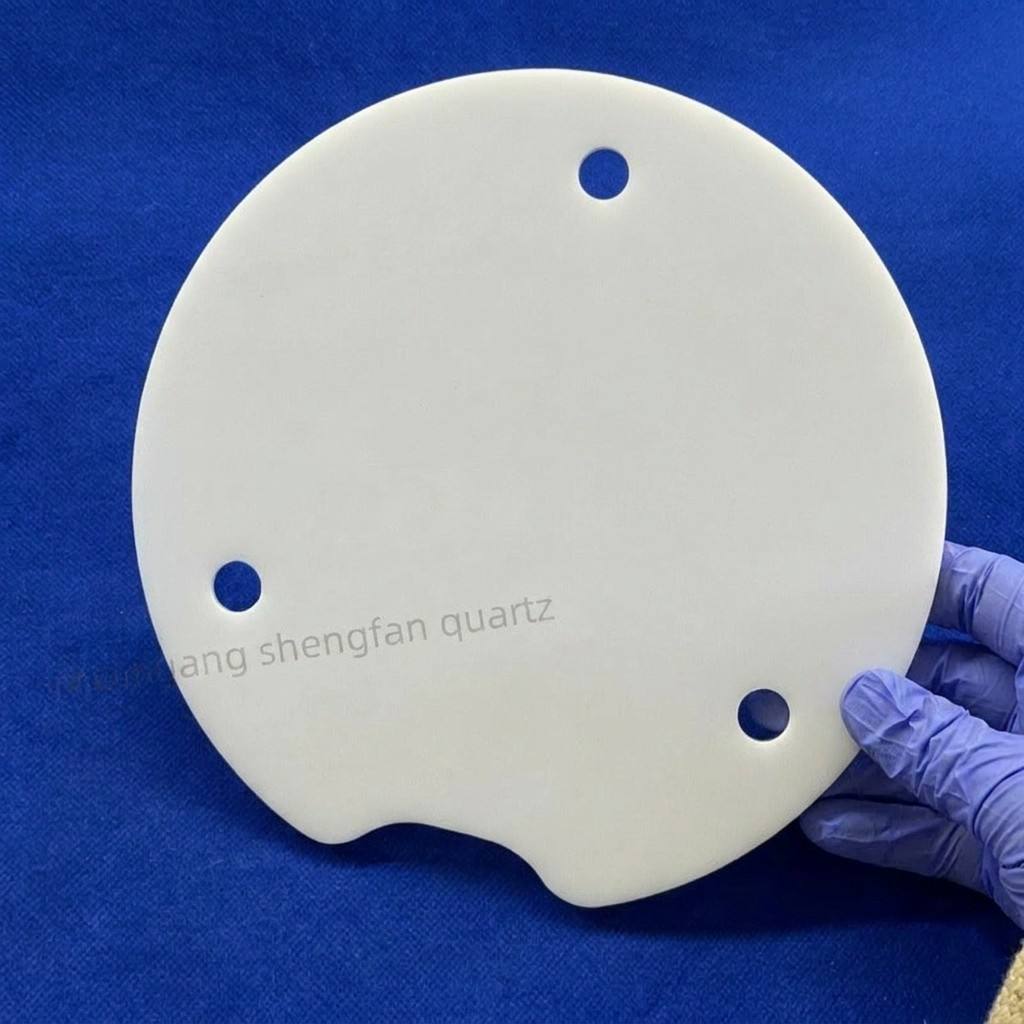

• Produkt: Opake, perforierte Quarzplatten (zur Abschirmung von Wärmestrahlung in PECVD-Öfen)

• Lieferant: Lianyungang Shengfan Quartz Products Co., Ltd.

• Material: Hochreiner opaker (milchiger/opalartiger) Quarz

• Schlüsseleigenschaften: Infrarotreflexion ≥ 85 %, Wärmeleitfähigkeit ≤ 1,4 W/m·℃

• Anwendung: Thermische Isolationsauskleidungen für Graphitsuszeptoren in Photovoltaik-PECVD-Rohröfen, Abschirmungsschichten gegen Wärmestrahlung für Diffusionsöfen, Schutzverkleidungen für Hochtemperatur-Wärmebehandlungskammern

• Kernprozesse: Diamantdrahtsägen, CNC-Präzisionsgravur, beidseitiges Läppen, gratfreie Kantenbearbeitung, Präzisionsperforation

Ursprüngliche Probleme des Kunden

1. Unzureichende Wärmeschirmung mit transparentem Quarz

Der Kunde verwendete zuvor klare, transparente Quarzplatten als Strahlungsabschirmungen in seinen PECVD-Rohröfen. Transparenter Quarz lässt erhebliche Infrarotstrahlung durch, was zu übermäßiger Wärmeübertragung an die äußeren Ofenwände führt. Dies führte zu einer beschleunigten Alterung von peripheren O-Ringen, Sensoren und wassergekühlten Leitungen, was Wartungsunterbrechungen alle 4–6 Wochen erforderte – was die Kosten für Ausfallzeiten erheblich erhöhte.

2. Gespleißte Struktur führt zu Wärmebrücken und mechanischem Versagen

Der frühere Lieferant konnte nur kleine opake Quarzplatten (maximal 300 × 200 mm) herstellen, was die Spleißung mehrerer Teile für große Ofenabschirmflächen erforderte. Bei Betriebstemperaturen um 400 °C erreichten die Wärmebrücken durch die Spaltfugen unannehmbare Werte. Darüber hinaus führten inkonsistente Wärmeausdehnungen zwischen den gespleißten Abschnitten zu Lockerungen der Befestigungen und Verschiebungen der Platten, was die Abschirmwirkung beeinträchtigte und gelegentlich zu Plattenbrüchen führte.

3. Unzureichende Perforationsgenauigkeit verursacht Installationsschwierigkeiten

Jede Abschirmplatte erforderte mehrere Positionierungslöcher und Luftstromkanäle. Die herkömmlichen Bohrmethoden des früheren Lieferanten führten zu Abweichungen bei der Lochposition von über ±0,1 mm, wobei raue Lochwände anfällig für Absplitterungen waren. Dies zwang den Kunden, jede Lieferung manuell nachzuarbeiten – ein zeitaufwändiger Prozess, der etwa 30 Minuten pro Platte in Anspruch nahm – was die Zeitpläne für den Ofenbau erheblich verzögerte.

Unsere gezielten Lösungen & Vorteile

1. Hochwertiges opakes Quarzmaterial mit überlegener Wärmereflexion

Wir wählten hochreine opake Quarzrohlinge mit gleichmäßig verteilten Mikroblasen (Durchmesser 10–100 µm, Gehalt ≥ 20 %), die eine Infrarotreflexion von ≥ 85 % im Wellenlängenbereich von 2,5–16 µm erreichen. Eine Wärmeleitfähigkeit von nur 1,4 W/m·°C übertrifft transparenten Quarz (1,6–1,8 W/m·°C) erheblich und blockiert effektiv die Wärmeübertragung durch Strahlung zur äußeren Ofenwand. Der inhärent niedrige Wärmeausdehnungskoeffizient des Materials (5,4 × 10⁻⁷/°C) gewährleistet eine ausgezeichnete thermische Schockbeständigkeit und verhindert Brüche oder Delaminationen bei wiederholten thermischen Zyklen.

2. Großformatige einteilige Formgebung eliminiert Spaltfugen

Durch die Nutzung unserer großformatigen CNC-Bearbeitungszentren können wir einteilige opake Quarzplatten bis zu 800 × 600 mm herstellen, wodurch Spaltfugen und die damit verbundenen Wärmebrückenprobleme vollständig eliminiert werden. Für die verschiedenen Ofenmodelle des Kunden bieten wir einteilige Komplettlösungen im Bereich von 200 × 200 mm bis 650 × 450 mm an, die eine nahtlose Integration in bestehende Auslegungen gewährleisten.

3. Präzisionsperforation sorgt für genaue Installation

Durch den Einsatz von CNC-Bohrzentren mit diamantbeschichteten Bohrern erreichen wir konstant:

• Lochdurchmessertoleranz: ±0,02 mm

• Lochpositionsgenauigkeit: ±0,03 mm

• Rauheit der Lochwände nach dem Polieren: Ra ≤ 0,4 µm

• Grat- und absplitterfreie Lochkanten

Diese Präzision eliminiert die Notwendigkeit manueller Nacharbeiten und ermöglicht die sofortige Installation nach Erhalt.

Kooperationsergebnisse & Kundenfeedback

1. Deutliche Verbesserung der Wärmeschirmung

Nach drei Monaten kontinuierlichen Betriebs in PECVD-Rohröfen erreichten die perforierten opaken Quarzplatten eine Temperaturreduzierung von etwa 45 °C an der Oberfläche der äußeren Ofenwand im Vergleich zur vorherigen transparenten Quarz-Lösung. Die Lebensdauer der peripheren Komponenten (O-Ringe, Sensoren, Kühlleitungen) verlängerte sich von 4–6 Wochen auf über 6 Monate, was die Wartungsfrequenz um 75 % reduzierte.

2. Montageeffizienz dramatisch verbessert

Das einteilige Design eliminierte Spleißverfahren, während die hochpräzise Lochpositionierung eine Plug-and-Play-Installation ermöglichte. Die Ofenmontagezeit pro Einheit wurde von etwa 2 Stunden auf 45 Minuten reduziert – eine Reduzierung um 62 % –, was es dem Kunden ermöglichte, die Produktionssteigerungspläne zu beschleunigen.

3. Produktlebensdauer übertraf die Erwartungen

Unter kontinuierlichen Betriebsbedingungen von 400 °C hat die erste Charge von 800 Stück über 12 Monate lang ohne Bruch, Verformung oder Oberflächenablösung gehalten – eine viermal längere Lebensdauer als die Produkte des früheren Lieferanten.
