Hochreine Quarz-Rundboden-Schutzröhren für vietnamesische Wärmebehandlungsanlagen

Projektübersicht

• Kunde: Vietnamesischer Hersteller von Wärmebehandlungsanlagen

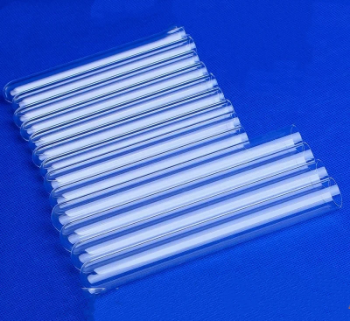

• Produkt: Runde Quarzschutzrohre mit Bodensegel

• Lieferant: Lianyungang Shengfan Quartz Products Co., Ltd.

• Material: Hochreines transparentes geschmolzenes Quarzglas (SiO₂ Reinheit ≥ 99,99 %)

• Anwendung: Thermoelementschutzhülsen für Hochtemperatur-Wärmebehandlungsöfen, Diffusionsöfen und Halbleiterprozessanlagen – zur Isolierung von Thermoelementdrähten von korrosiven Hochtemperaturatmosphären und zur Verhinderung chemischer Angriffe und mechanischer Beschädigungen

• Kernprozesse: Präzisionsrohrziehen → Stirnflächenschneiden → Flammenverschweißter Bodensegel → Stirnseitiges Flammpolieren → Maßkontrolle

Ursprüngliche Schmerzpunkte des Kunden

1. Unzureichende Lebensdauer der Schutzrohre bei hohen Temperaturen

Der Kunde verwendete zuvor gewöhnliche Glas-Schutzrohre, die bei längerem Betrieb bei 800–1100 °C Erweichung, Verformung und Oberflächenentglasung (Opazifizierung) aufwiesen. Dies führte zu Rohrbrüchen, wodurch Thermoelemente direkt korrosiven Ofenatmosphären ausgesetzt wurden, was zu Fehlern bei der Temperaturmessung und ungeplanten Anlagenabschaltungen führte. Der durchschnittliche Austauschzyklus für gewöhnliche Glasrohre betrug nur 2–3 Monate, was den kontinuierlichen Betrieb der Produktionslinie stark beeinträchtigte.

2. Instabile Qualität der Bodensegelung

Der frühere Lieferant verwendete rudimentäre Flammenversiegelungstechniken, was zu einer ungleichmäßigen Wandstärke im runden Bodenteil führte, mit Spannungskonzentrationspunkten und mikroskopischen Blasen am Boden. Unter thermischen Zyklusschocks brach der Bodenversiegelungsbereich zuerst, mit Ausfallraten der Schutzrohre von über 20 %. Zusätzlich wiesen einige Chargen eine Achsverkippung des Rohrs am Boden auf, was zu Inkompatibilität mit den Ofenversiegelungsschnittstellen während der Installation führte.

3. Unzureichende Oberflächengüte beeinträchtigt die thermische Reaktionszeit

Die Rauheit der Außenwand des Schutzrohrs war hoch (Ra > 1,0 µm), was die Ausbreitung von Mikrorissen bei erhöhten Temperaturen beschleunigte. Die raue Oberfläche nahm auch leicht Partikel aus der Prozessatmosphäre auf, was zu Oberflächenablagerungen führte, die die Wärmeleitungseffizienz verringerten. Dies führte zu einer Verzögerung der thermischen Reaktion des Thermoelements von etwa 15–20 Sekunden, was die Genauigkeit der geschlossenen Temperaturregelung beeinträchtigte.

Unsere gezielten Lösungen & Vorteile

1. Hochreine Quarzrohrrohlinge für dramatisch verlängerte Lebensdauer

Wir wählten hochreine transparente geschmolzene Quarzrohrrohlinge (SiO₂ ≥ 99,99 %, Hydroxylgehalt ≤ 5 ppm), die eine langfristige Temperaturbeständigkeit bis 1200 °C und eine kurzzeitige Toleranz von ≥ 1300 °C aufweisen, mit einem Wärmeausdehnungskoeffizienten von nur 5,4 × 10⁻⁷/°C und einer hervorragenden thermischen Schockbeständigkeit. Unter kontinuierlichen Betriebsbedingungen bei 1100 °C zeigen die Schutzrohre keine Erweichung, Verformung oder Oberflächenentglasung, mit einer erwarteten Lebensdauer von über 12 Monaten – 4 bis 6 Mal länger als bei den vorherigen gewöhnlichen Glasrohren.

2. Präzise flammgeschweißte Bodensegelung eliminiert Spannungskonzentration

Wir verwenden ein Oxyhydrogen-Flammenheizverfahren in Kombination mit einer Graphitform zum Formen des Bodens. Der Rohrkorpus und der runde Bodenteil werden stumpf gestoßen und vollständig verschweißt, wodurch eine Gleichmäßigkeit der Bodenwandstärke innerhalb von ±0,2 mm erreicht wird. Nach dem Verschweißen eliminiert präzises Ausglühen innere Spannungen, ohne Blasen oder Achsverkippung am Boden. Jede Charge durchläuft eine Bodenspannungsprüfung und Rundheitsmessung, um eine gleichbleibende Versiegelungsqualität zu gewährleisten.

Kooperationsergebnisse & Kundenfeedback

1. Lebensdauer der Schutzrohre dramatisch verlängert

Unter kontinuierlichen Betriebsbedingungen bei 1100 °C sind die ersten 200 Quarzschutzrohre mit Bodensegelung seit über 8 Monaten im Einsatz, ohne Verformung, Entglasung oder Rissbildung am Bodensegel. Die erwartete Lebensdauer übersteigt 12 Monate – mehr als 4 Mal länger als bei den Produkten des früheren Lieferanten.

2. Siegelungs-Ausbeuterate signifikant verbessert

Der präzise flammgeschweißte Bodensegelungsprozess erreicht eine gleichmäßige Bodenwandstärke von stabil ±0,2 mm, wobei Spannungskonzentrationen eliminiert werden. Die Chargen-Siegelungs-Ausbeuterate stieg von weniger als 80 % auf 98,5 %, ohne Nacharbeit am Montageort des Kunden.

3. Installationseffizienz erheblich gesteigert

Hochpräzise OD- und Längensteuerung ermöglichen die direkte Installation jedes Rohrs in die Ofenversiegelungsschnittstellen ohne Sortierung oder Auswahl. Die Installationszeit pro Gerät reduzierte sich von etwa 40 Minuten auf 15 Minuten.

4. Thermische Reaktionsgeschwindigkeit optimiert

Die flammpolierte glatte Oberfläche verbessert die Wärmeleitungseffizienz erheblich und reduziert die Verzögerung der thermischen Reaktion des Thermoelements von den ursprünglichen 15–20 Sekunden auf unter 5 Sekunden – für eine präzisere Echtzeit-Rückmeldung für die geschlossene Temperaturregelung.
