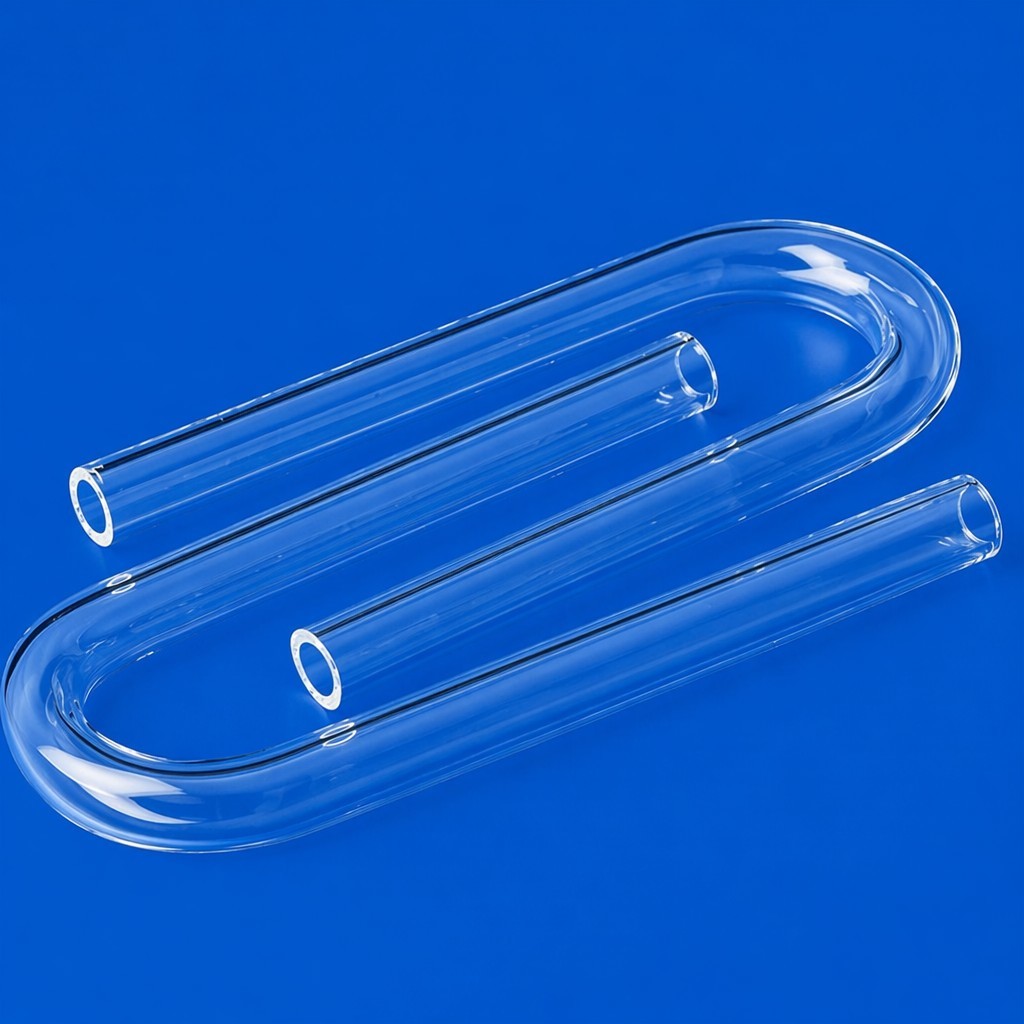

Quarz-U-Rohre, auch U-förmige gebogene Quarzglasrohre genannt, werden aus 99,99 % hochreinem Quarzglas-Rohmaterial durch präzises Heißbiegen, Glühen und Flammpolieren hergestellt. Die einzigartige U-Schleifen-Struktur spart Platz bei der Geräteanordnung, realisiert einen geschlossenen Kreislauf des Gas-/Flüssigkeitsmediums und wird zur zentralen Strömungskanalkomponente für Labore, Halbleiter, Photovoltaik, Feinchemie und optische Industrie.

1. Kernleistungsparameter von Quarz-U-Röhren

1.1 Ultrahohe thermische Stabilität (Kernvorteil)

Langfristige Dauerarbeitstemperatur: 1100℃–1200℃; sofortige kurzzeitige Temperaturbeständigkeit bis 1350℃
Extrem niedriger Wärmeausdehnungskoeffizient: 5,5×10⁻⁷/℃, nur 1/20 von gewöhnlichem Glas
Hervorragende Thermoschockbeständigkeit: Keine Risse oder Verformungen bei schnellen Aufheiz- und Abkühlzyklen (von Raumtemperatur bis 1000 °C Abschrecktest bestanden)
Gleichmäßige Wärmeleitung: Das symmetrische U-Doppelarm-Design sorgt für ein ausgeglichenes Temperaturfeld und eignet sich für die Heizungszirkulation und die Rohrleitung für katalytische Reaktionsöfen

1.2 Überlegene chemische Inertheit und Korrosionsbeständigkeit

SiO₂-Reinheit ≥99,99 %, Gesamtmetallverunreinigungsgehalt ≤25 ppm:

Beständig gegen alle starken Säuren (Schwefelsäure, Salpetersäure, Salzsäure, Phosphorsäure) und organische Lösungsmittel bei hohen Temperaturen
150-mal bessere Säurebeständigkeit als Edelstahl, 30-mal höhere Korrosionsstabilität als Borosilikatglas
Keine Ionenausfällung, keine Kontamination von hochreinem Gas, Wafern und chemischen Reagenzien
Nur Flusssäure (HF) und heiße konzentrierte starke Alkalien können die Oberfläche leicht angreifen

1.3 Hervorragende optische Übertragungsleistung

Transparentes Quarz-U-Rohr: Durchlässigkeit für sichtbares Licht >93 %, UV-Banddurchlässigkeit 80–90 %, weit verbreitet für UV-Photokatalyse, Spektralbeobachtung und visuelle Reflux-Überwachung
Undurchsichtiges U-Rohr aus milchig-weißem Quarz: Gleichmäßige Infrarotstrahlung, Streulichtunterdrückung, angewendet auf Kristallwachstum, Infrarot-Heizofen
Flammpolierte Innen- und Außenwand, keine Blasen, Kratzer oder Trübungen, stabile Lichtdurchlässigkeit ohne Dämpfung nach Langzeitbetrieb bei hohen Temperaturen

1.4 Mechanische und kundenspezifische Verarbeitungsleistung

Durch das Glühen nach dem Warmbiegen werden innere Spannungen beseitigt, die Biegefestigkeit wird um 30 % erhöht, Vibrationen werden vermieden und Druckschwankungen werden vermieden
Vollständig maßgeschneiderte Unterstützung: Kundenspezifischer Außendurchmesser, Wandstärke, U-Bogenradius, Armlänge, seitliche Abzweiganschlüsse, Flanschverbindungen
Mehrere Dichtungsoptionen: Integrierter Flansch, mattierter Mund, PTFE-Schnellanschluss, Metallschweißübergangsende
Strenge Maßtoleranz: Bogenbiegefehler ±0,2 mm, Ebenheit und Rauheit werden für eine hochpräzise Geräteanpassung kontrolliert

2. Wichtigste industrielle Anwendungsszenarien

Wissenschaftliche Forschung im Labor

UV-Photokatalysereaktor, Gastrocknungsabsorptionsrohr, Destillationsrückfluss-Beobachtungsschleife, Hochtemperatur-Aufschlussexperimentpipeline, Chloridionen-Detektionsausrüstung
Halbleiter- und Photovoltaikfertigung

Gaszirkulationsleitung für den Diffusionsofen, Abluftkanal für Chipverpackungen, Durchflussrohr für Nassreinigungsmedium, Hochtemperatur-Reaktionsträger für Siliziumwafer
Feinchemische und pharmazeutische Industrie

Destillationsausrüstung für korrosive Säuren, Kühlzirkulationsrohr des Reaktionskessels, Sichtschleife zur Überwachung der Reinigung hochreiner Reagenzien
Optische und thermische Ausrüstung

Infrarot-Heizofenrohr, UV-Sterilisationsströmungskanal, Temperaturkontrollleitung für die Produktion photonischer Kristallwafer
