Fallstudie: Schmelzsilikofen-Rohr Amy
Veröffentlicht am: June 24, 2026
1. Kundenhintergrund
Ein Hersteller von 8-Zoll-Leistungshalbleitern nutzt vertikale Diffusionsöfen bei 1050–1180 °C zur Oxidation und Dotierung. Strenge Anforderungen an Materialreinheit, Infrarotdurchlässigkeit und Entglasungsbeständigkeit.
2. Ursprüngliche Probleme mit gewöhnlichen Silica-Röhren
Die ehemaligen flammpolierten JGS1-Röhren verursachten mehrere Produktionsfehler:
- Ein hoher OH-Gehalt führt zu einer schlechten Infrarotdurchdringung und einem ungleichmäßigen Temperaturfeld, was die Waferausbeute verringert.
- Hohe Metallverunreinigungen lösen eine schnelle Entglasung und häufige Rissbildung aus; Die Röhren müssen alle 45 Tage ausgetauscht werden.
- Matte, flammpolierte Muttern führen zu einer schlechten Vakuumabdichtung und einer instabilen Prozessgaskonzentration.

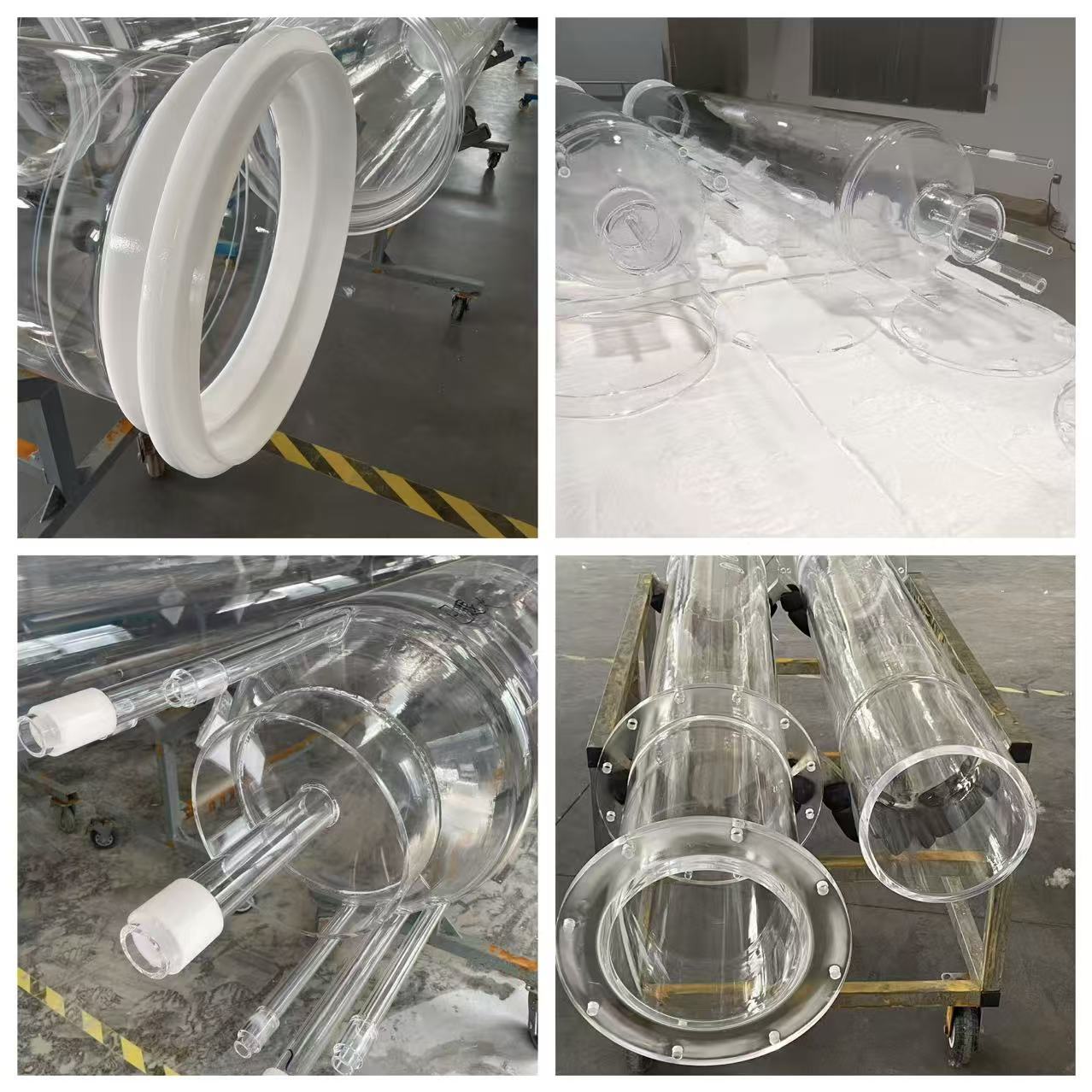

3. Optimierte Lösung: FS03 Silica Tubes
- Material: FS03 Vakuum-Quarzglas, SiO₂ ≥99,995 %, OH⁻ <10 ppm, extrem niedrige Verunreinigungen.
- Oberfläche: Vollständig klares Hochglanzpolieren für Rohre, Flansche und Quarzmuttern (kein Flammpolieren).
- Struktur: Verdickte Wandung, spannungsarm geschweißt für hohe Temperaturwechselbeständigkeit.
4. Test- und Produktionsergebnisse
- Temperaturunterschied im Ofen von ±12°C auf ±3°C reduziert.
- Waferausbeute um 6,8 % gestiegen; Lebensdauer von 45 Tagen auf 180 Tage verlängert.
- Ausfälle durch Vakuumlecks gingen um 95 % zurück; weniger Produktionsunterbrechungen für den Rohraustausch.
5. Fazit
Klar polierte FS03-Ofenrohre beseitigen Temperaturgleichmäßigkeit und Kontaminationsrisiken, senken die Wartungskosten und steigern die stabile Massenproduktion für thermische Halbleiterprozesse.
